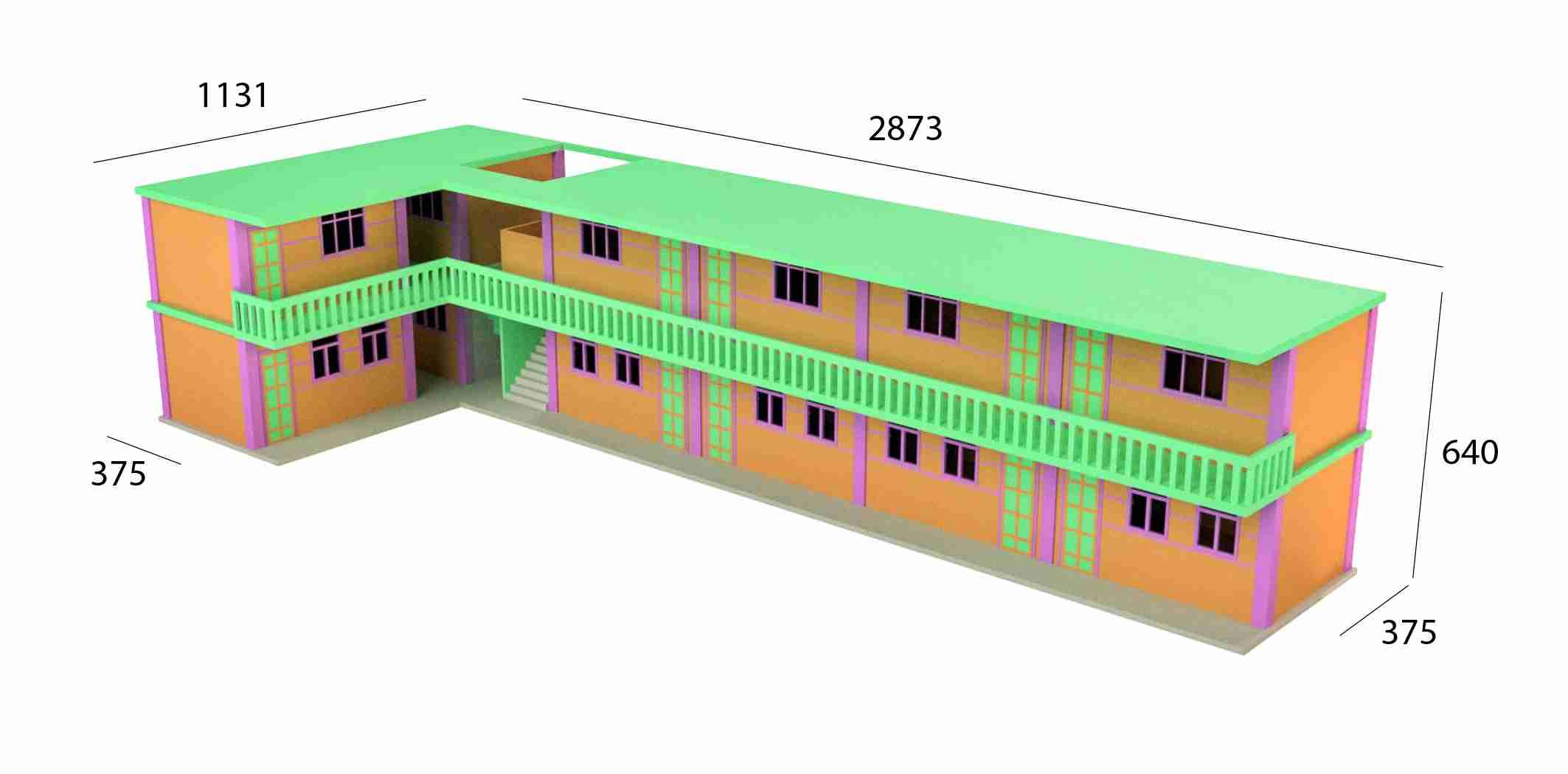

aangepast ontwerp
kundenspezifisches Design
School Sailung KLES in memory of Ton van den Brink

Phase 1

9 Klassenzimmer + Treppenhaus
100 %
  • Zufahrtsstraße
  • Stützmauer
  • Foundation + Beiträge
  • Etage 1. Etage
  • Treppenhaus
  • Bau 1. OG
  • Wände, Fenster, Türen
  • Dach
  • Fertig
Fertig

Phase 2

Einrichtung + Sanitär + Gründe
100%
  • Gebäude fertigstellen
  • Sanitärgebäude
  • Schulküche
  • Computer / Internet vor Ort
  • Lehrerraum
  • Schulgelände









FINISHED

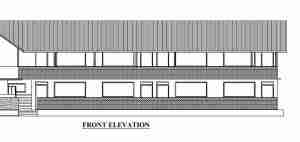

Die erste Phase des neuen Gebäudes

Ende 2019 fanden Konsultationen mit drei Bauunternehmen über die Möglichkeiten und das Kostenbudget für den Bau des neuen Schulgebäudes in zwei Phasen statt.

Letztendlich wurde beschlossen, das Projekt mit lokalen Bauherren durchzuführen.

Phase 1 im Zeitraum 2020 – 2021: 10 Klassenzimmer und Phase 2 im Zeitraum 2021-2024: komplette Bau- und Füllfunktionen

Ein detaillierter Kostenvoranschlag ist verfügbar.

Anzahl Arbeitstage1200
Zementsäcke1225
Backstein18608
 usw usw

Die Kostenschätzung ergibt einen Gesamtbetrag für die

ERSTE PHASE von:  fast €75.000,-

ZWEITE PHASE von: geräumig €50.000,-

Bulldozer Sailung

Planierraupennivellierung Baustelle

1. PHASE ERSTE SCHRITTE

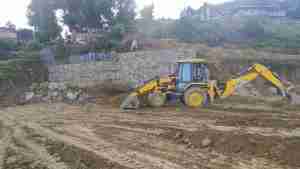

Der Bau einer Zufahrtsstraße durch ein Stück Land des Nachbarn war eine großartige Aktion. Dadurch können die LKWs die Baustelle erreichen, was viel Abschlepparbeit spart. Die Verwendung des Bulldozers zum Bau der hohen Stützmauer und zum Graben der großen Fundamentlöcher trug ebenfalls zum Start des Fluges bei. Zu einem bestimmten Zeitpunkt arbeiteten 20 Männer daran, mit dem Bulldozer Schritt zu halten, der nur begrenzt verfügbar war.

Zufahrtsstraße wird gebaut

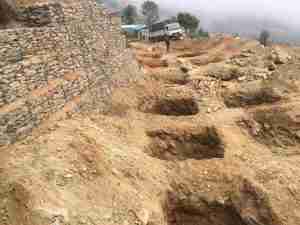

holes along the wall

Fundamentlöcher entlang der Wand

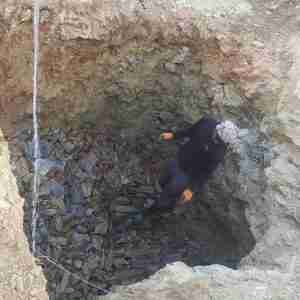

1. Steinlage für Fundamentuntergrund

Rahmen tragen Säulen

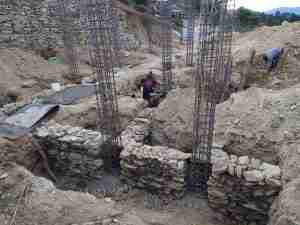

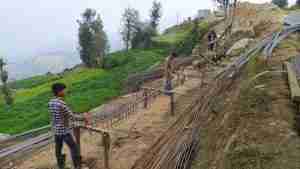

Viel Eisen und Beton wurden in das Fundament eingearbeitet, um alles erdbebensicher zu machen. Alle manuellen Arbeiten. Männer waren ein bisschen glücklich, als der große Betonmischer aus Kathmandu kam, denn das erspart ihnen viel harte Arbeit.

Nachdem die Fundamentbeine mit breiten Steinmauern verbunden waren, wurde die Baustelle mit dem Bulldozer eingeebnet, als er sich wieder in der Nähe befand.

Alle Pfosten sind bis zur Höhe des ersten Stocks gemacht.

foundation_walls_School_sailung

Grundmauern gebaut
mixer_in_operation_sailung

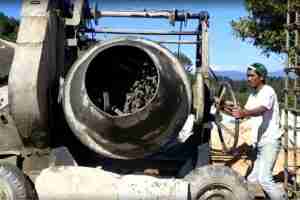

Mixer kam aus Kathmandu

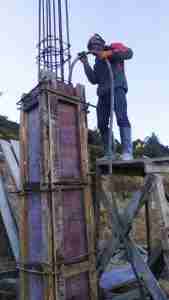

den Beton vibrieren lassen

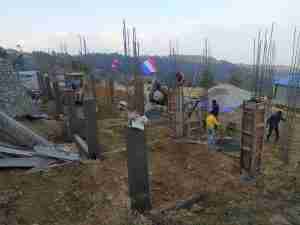

Nepal_and_Dutch_flag_in_top
Flagge oben

Eine ziemliche Herausforderung, schließlich gelang es uns mit Unterstützung von mehr als 40 Männern und Frauen aus der Gemeinde, die gesamte Bodenfläche an einem Tag mit Beton zu versorgen. Respekt.

Auf dem Rücken trugen die Frauen Körbe mit Sand und Kies mit einem Gewicht von bis zu 80 kg. 8 Personen haben für Essen und Getränke gesorgt. (16. Dezember 2020)

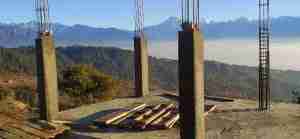

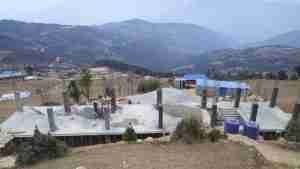

 alle Stapel gegossen 3. Januar 2021

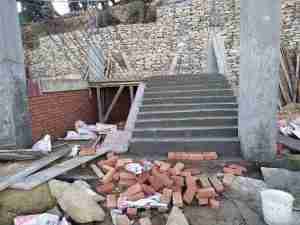

erster Teil der Treppe

Das Treppenhaus wird sofort in die Betonarbeiten einbezogen. Es ist ersichtlich, dass das Bauteam viel Erfahrung mit diesen Gebäudetypen hat.

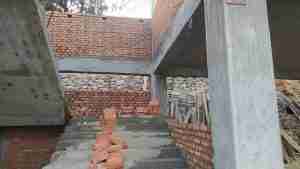

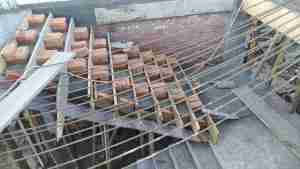

stairs_2nd_part

Treppe

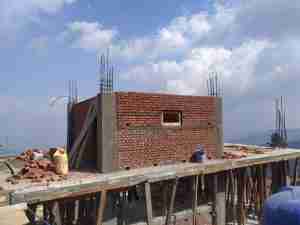

top staircase oberstes Treppenhaus

 roof of staircase finished Dachtreppe fertig
Geländer
Übersicht Treppenhaus


Sailung_School_building_in_process  Die ersten Betonpfähle im 1. Stock wurden bereits gegossen.

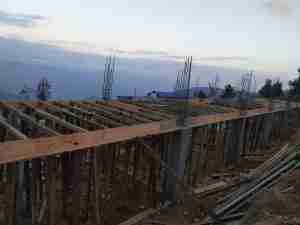

Dachkonstruktion mit vielen Stützbalken für die Betonschalung.
Fast 10 Kubikmeter Beton wurden an einem Tag verarbeitet, um das Dach gießen zu können.
größte Hälfte fertig


bricks supplied

erste Ladung Steine

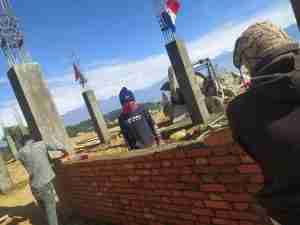

Die ersten Mauern wurden aus Ziegeln der nahe gelegenen Ziegelfabrik gebaut, die eine 5-stündige Autofahrt entfernt liegt.


erste Wand für den Treppenbau

Die Fenster und Türen sind lokal aus lokalem Holz gefertigt.

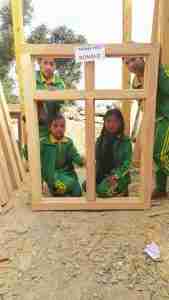

Beispiel Fenstereinheit

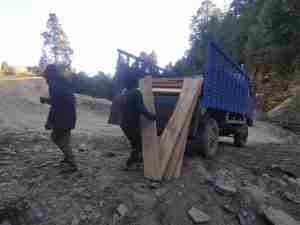

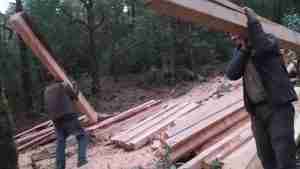

Holz für Türen und Fenster wurde im Wald gesägt und zu einer Werkzeugmaschine transportiert.
wood_from_forrest
wood_for_doors

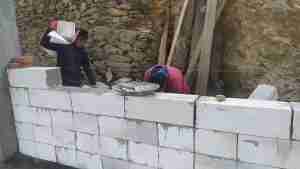

Ende Dezember kaufte der Bauingenieur der Provinz AAC nach Ratschlägen wegen der viel besseren Isolierung Blöcke für die Außenwände.

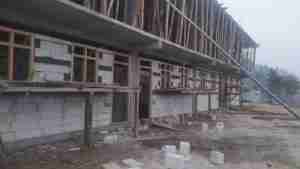

Die Wände im Erdgeschoss sind bereits weit fortgeschritten.

 das Wetter ist gut, keine Probleme mit Frost oder Regen. Der 22. März begann mit dem Verlegen der Wände im ersten Stock.

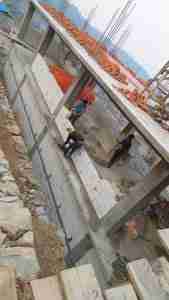

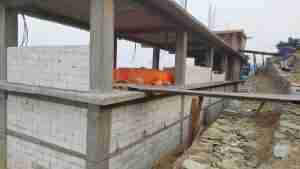

2nd floor walls    walls 1st floor 1

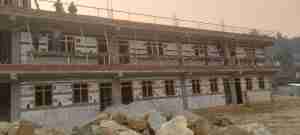

20210404 front view Stand 04.04.2021 alle Fensterrahmen und Türpfosten montiert

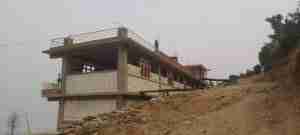

balustrade side and back windows Fenster hinten und der erste Teil der Dachreling

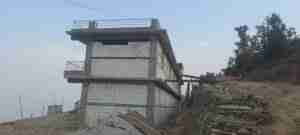

Heck

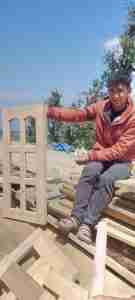

die ersten fenster für die rahmen
Aufgrund des Lockdowns konnte das Holz für die Türen nicht vom Trockner zu den Schreinern transportiert werden. Glücklicherweise konnte Holz von Freunden ausgeliehen werden.
Holz von Freunden leihen
Türrahmen
Türverkleidungen
Türen platzieren

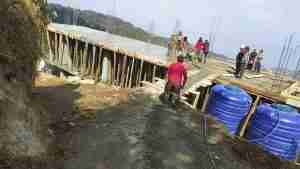

Der Dachbau begann letzte Woche im Januar. Das gesamte Holz, das für das Zwischengeschoss verwendet wurde, wurde jetzt für das Dach verwendet.

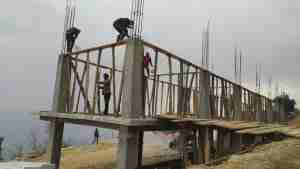

Vorbereitung für das Dach

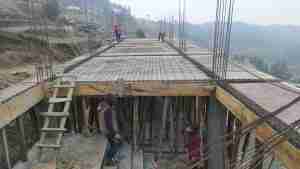

Viel Stahl verarbeitet
Handarbeit

Dann Material für den konkreten Tag Freitag, 26. Februar sammeln



Mit Hilfe von fast 50 Frauen, Männern und Jugendlichen aus der Gemeinde gelang es uns, an einem Tag 10 Kubikmeter Beton herzustellen und auf dem Dach zu verteilen.



Anfang März wird das Dach für den Treppenbau fertig sein.

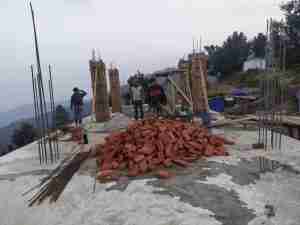

Roof Stair case 3

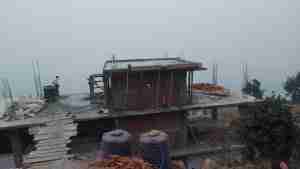

roof of staircase finished Dachtreppe fertig

Mauern von Traufen

 Dachkante verputzt und Geländer montiert

Dachschräge zur Regenableitung

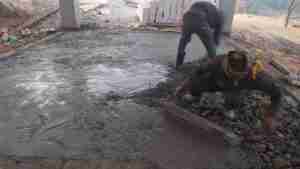

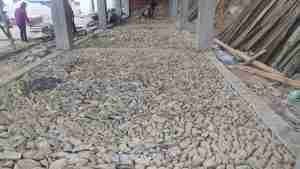

20210202 filling the floorfilling the floorDer Boden des Erdgeschosses ist eigentlich ein großes Puzzle. Die Steine werden zugeschnitten und auf einer Schicht Betonmischung verteilt.

Auf der Umlaufbahn des ersten Stocks und auf dem Dach wird eine Balustrade errichtet. ersten 50cm Steine und eine Betonbewehrung mit einem Edelstahlzaun.

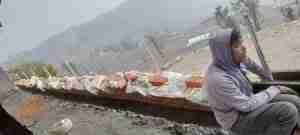

balustrade 1st leve

Balustrade auf dem Dach

balustrade side and back windows

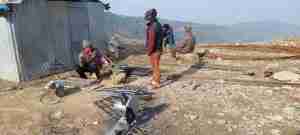

Zwei Metallarbeiter sind seit knapp 2 Wochen vor Ort, um die Balustraden und Stahlfenstergitter zu fertigen.

 steelworkers

Im Inneren sind Stahlrahmen verbaut, die bei einem Erdbeben verhindern, dass große Glassplitter in die Klassenzimmer fallen.

Stahlgitter in Fenstern

viel Stuck

Die Stuckarbeiten sind in vollem Gange. Sand wird gesiebt und eine dicke Schicht aufgetragen. Stuck
Status 20. Mai Stuckklassenzimmer fertig

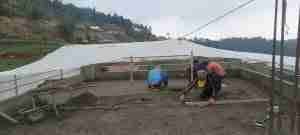

Damit das Regenwasser vom Dach ablaufen kann, wurde zusätzlich eine schräge Stuckschicht aufgetragen.

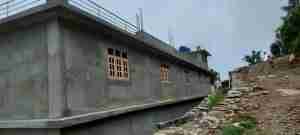

 zurück auch ordentlich fertig

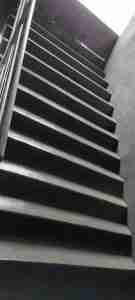

Treppe war ein Kunstwerk.

Viel Aufmerksamkeit wird auch dem glatten Finish der Innenböden und des Bürgersteigs geschenkt.
Zusammenarbeit
Der Strom ist auch viel Arbeit. In den Klassenräumen werden LED-Lampen installiert.
Strom anschließen

Der Anstrich kann erst nach der Regenzeit erfolgen, wenn das Gebäude vollständig trocken ist. Die Farbe wird größtenteils von einer Lackfabrik in Nepal gesponsert.

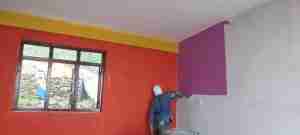

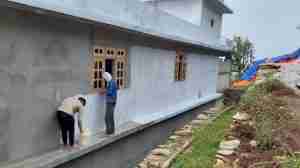

erste Schicht malen

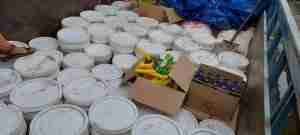

über 700 Liter Farbe
Himmelblau
bunt
Lieblingsfarbe

Phase 2 Endausbau und Möblierung

Da der Bulldozer verwendet werden konnte, um die Fundamentlöcher zu bohren, wurde dies sofort für das Fundament für das getan, was ursprünglich als 2. Phase gepflanzt wurde. Danach wäre dies nicht möglich gewesen, da der Abstand zur Trennwand zu gering ist, um mit einer schweren Maschine arbeiten zu können.

Vier van de 6 mannen die het eerste deel van de school hebben gebouwd waren blij dat ze de klus mochten afmaken. Half november 2021 zijn ze weer begonnen. Makar had gezorgd dat het nodige materiaal al aanwezig was dus konden de mannen met volle inzet aan de slag.

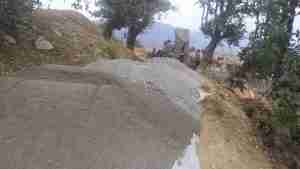

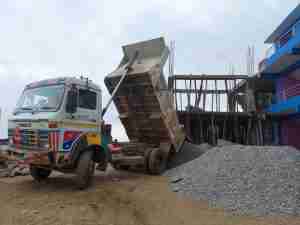

Zand levering.

Het is onbegrijpelijk dat deze grote vrachtwagen hier kan komen.

De bouw is voorspoedig verlopen. Wel is er fundering voor het sanitair gebouw veel dieper / zwaarder geworden dan voorzien. ook is er veel werk verricht aan het stabiliseren van de randen van het terrein doormiddel van keermuren van met netten versterkte stapel muren.

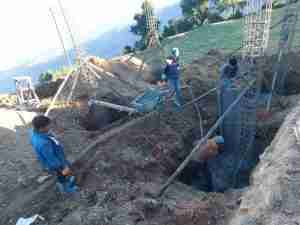

 Diepe fundatie

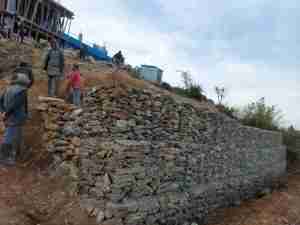

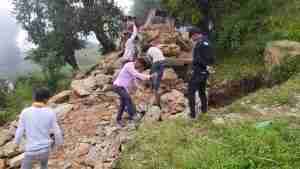

Stützmauer am Rand des Schulgeländes
bouwwerk gereed

Eind mei 2022 zijn de bouwvakkers weer naar huis gegaan en zijn de schilders aan de slag gegaan om het geheel prachtig in kleur te schilderen. Al met al weer een knap staaltje vakmanschap gerealiseerd.



Die temporären Sanitäranlagen

]

Inventar erforderlich sanitäre Einrichtungen

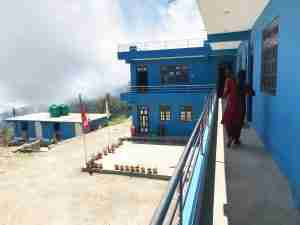

Het mooiste sanitair gebouw van de gehele omgeving is gerealiseerd. Wat een contrast met het golfplaten hutje.

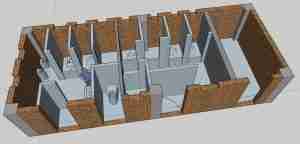

het ontwerp

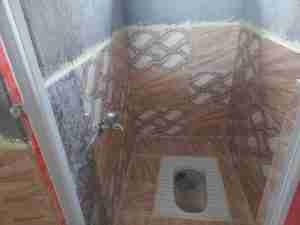

toilet

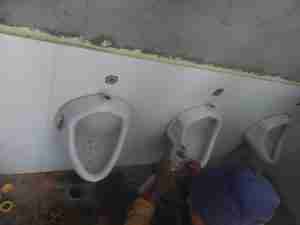

urinoirs

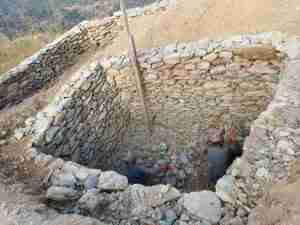

septic ruimte
was blok

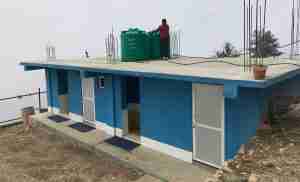

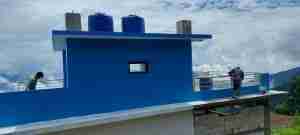

sanitair gebouw met 2 watertonnen op het dak

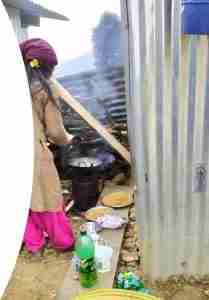

Die Schulbehörde hat den starken Wunsch, eine gute Küche einzurichten, damit alle Kinder gut essen können.

Een mooi betegelde keuken ruimte is ingericht en de eerste maaltijden voor de grote groep zijn al verzorgd. Komende periode zal worden gekeken hoe of er een continuïteit in de maaltijdverzorging kan worden georganiseerd.

lekker buiten eten

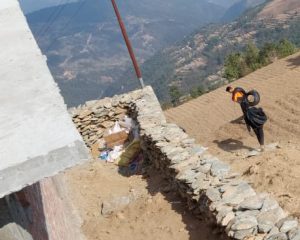

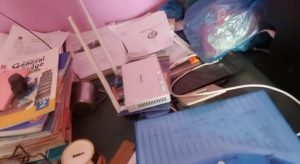

während wir zunächst davon ausgegangen sind, dass wir das internet über a nutzen würden Anfang März 2022 wurden wir von der Nachricht überrascht, dass in Sailung Glasfaser-Internet installiert wird. 2 Tage später war es bereits in der Schule angeschlossen.

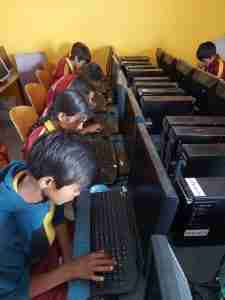

Computers zijn gedoneerd door scholen in Nederlanden en in de container mee gegaan naar Nepal.

alles zusammenfügen

een totaal nieuwe beleving

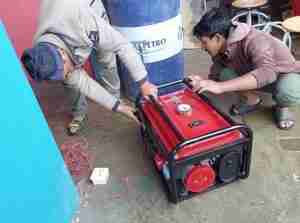

aggregaat voor de als de stroom weer eens uitvalt

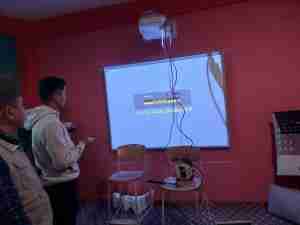

Beamer und Elektronikplatine
Benieuwd wanneer de eerste digitale uitwisseling met scholen in Nederland zal gebeuren


Da die Lehrer von außerhalb von Sailung kommen, besteht der Wunsch darin, vorerst einen Raum als Lehrerwohnraum einzurichten.

Der Anstrich kann erst nach der Regenzeit erfolgen, wenn das Gebäude vollständig trocken ist. Die Farbe wird größtenteils von einer Lackfabrik in Nepal gesponsert.

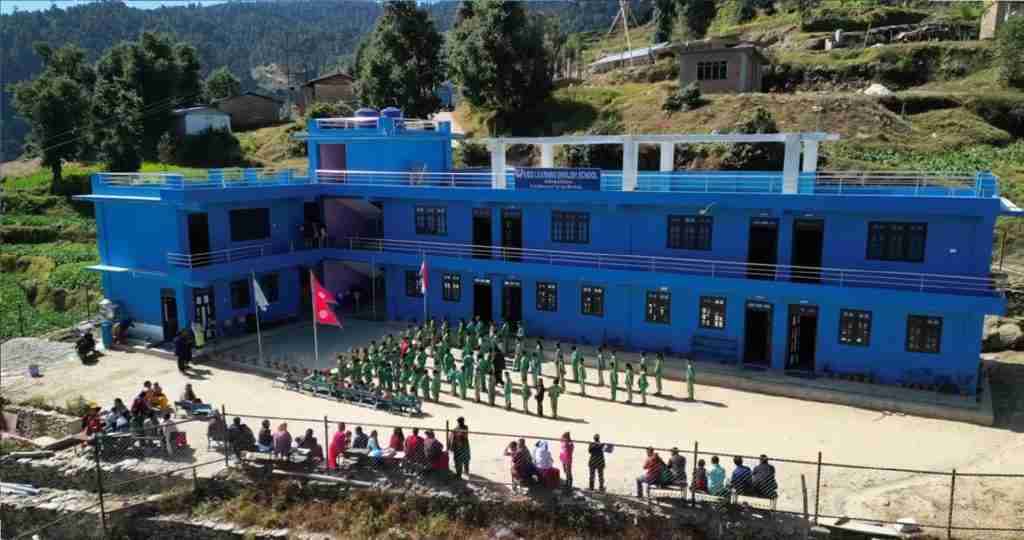

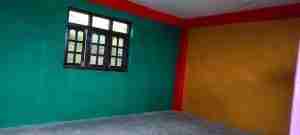

Het is een bijzonder kleurrijk gebouw geworden zowel van binnen als van buiten. 3 vakschilders uit Kathmandu zijn meer dan 6 weken bezig geweest om de klus te klaren.

Bedarf: Nivellierung, Entwässerung - Monsunbeständig, Trennung mit fast 2 Metern unteren Teilen usw.

Nieuw_betonijzer

Mit der Platzierung des Sanitärgebäudes auf einem niedrigeren Grundstück wurde auch entschieden, den unteren Teil in einen Spielplatz für die kleinsten Kinder zu verwandeln.

Das Gelände ist rundum mit stabilen Stützmauern abgeschlossen, um zu verhindern, dass die Seiten während der Regenzeit weggespült werden.

In de komende periode zal worden gekeken of een gedeelte van het terrein kan worden voorzien van tegels.

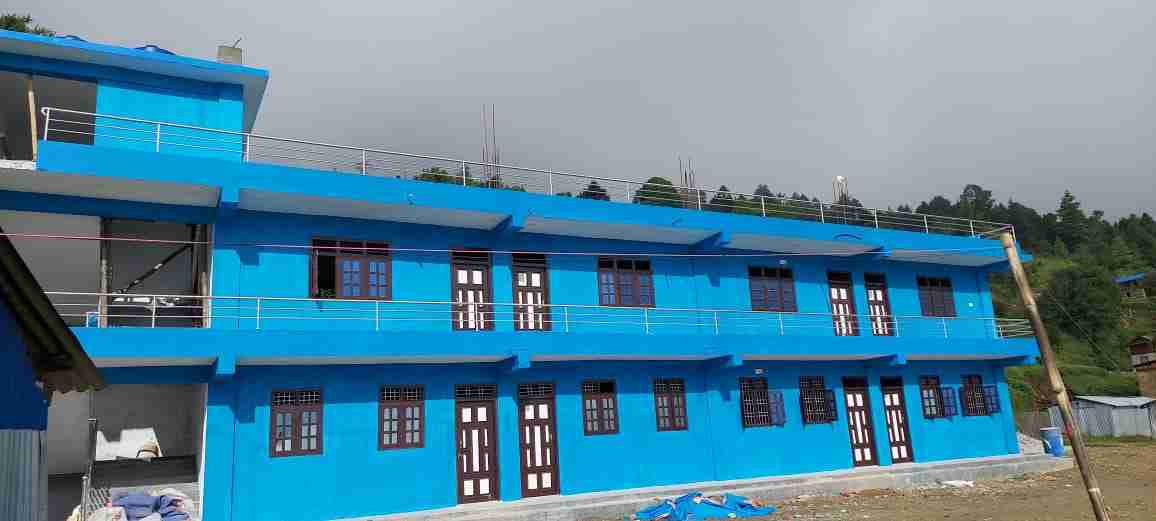

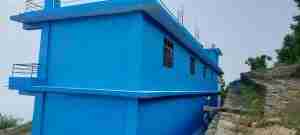

20210901 blue school 3
Stand 01.09.2021

Party, alles im Erdgeschoss
